KOMPLETNÍ 51,2 V LIFEPO4 BATERIE PRO FVE · 16,076 KWH · SKLADEM
16 kWh baterie pro FVE, vlastní spotřebu a systémy se zálohováním
SEPLOS MASON-314L-O spojuje články LiFePO4 s kapacitou 314 Ah, systém řízení baterie, aktivní balancování a barevný dotykový displej v jedné stojaté nízkonapěťové skříni. Nominální energie 16,076 kWh může uložit denní přebytky z fotovoltaiky pro večerní spotřebu nebo napájet vybrané zálohované okruhy, pokud je baterie připojena ke kompatibilnímu střídači. Střídač, instalace a uvedení do provozu jsou samostatné části projektu.
Kolečka a teleskopické madlo usnadňují opatrné umístění před elektrickým zapojením. Nejde o přenosnou nabíjecí stanici a zapojená baterie se nepřemisťuje. Po instalaci musí 121 kg zařízení stát na stabilním nehořlavém podkladu v suchém a větraném technickém prostoru.
Proč zvolit SEPLOS MASON-314L-O?
16,076 kWh v jedné bateriové skříni
Jeden 51,2 V / 314 Ah blok nabízí výraznou zásobu energie bez sestavování baterie z volných článků. Kapacitu a výkon je ale nutné navrhovat odděleně: baterie určuje množství uložené energie, zatímco střídač určuje výkon na střídavé straně a dostupné provozní režimy.

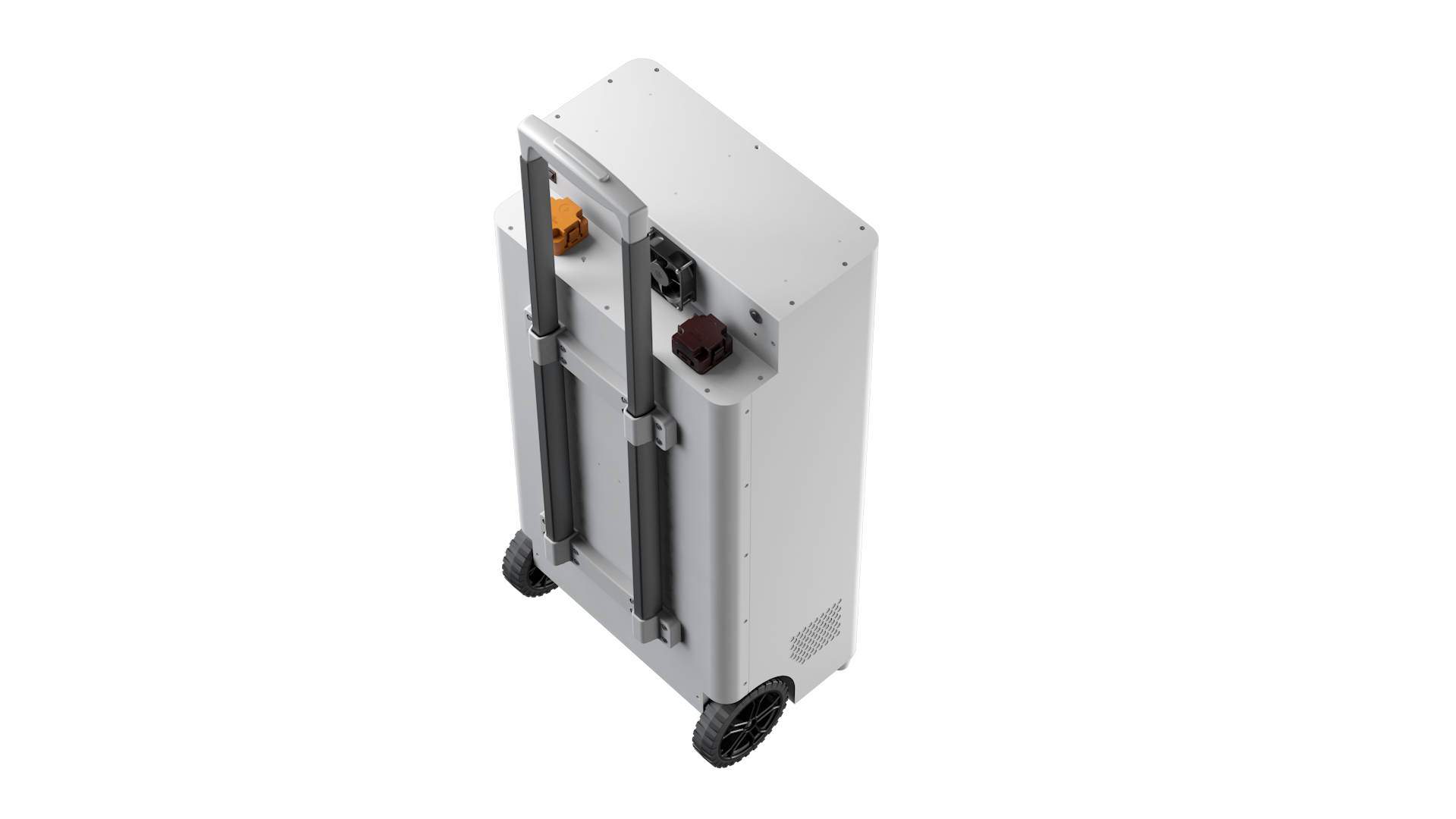

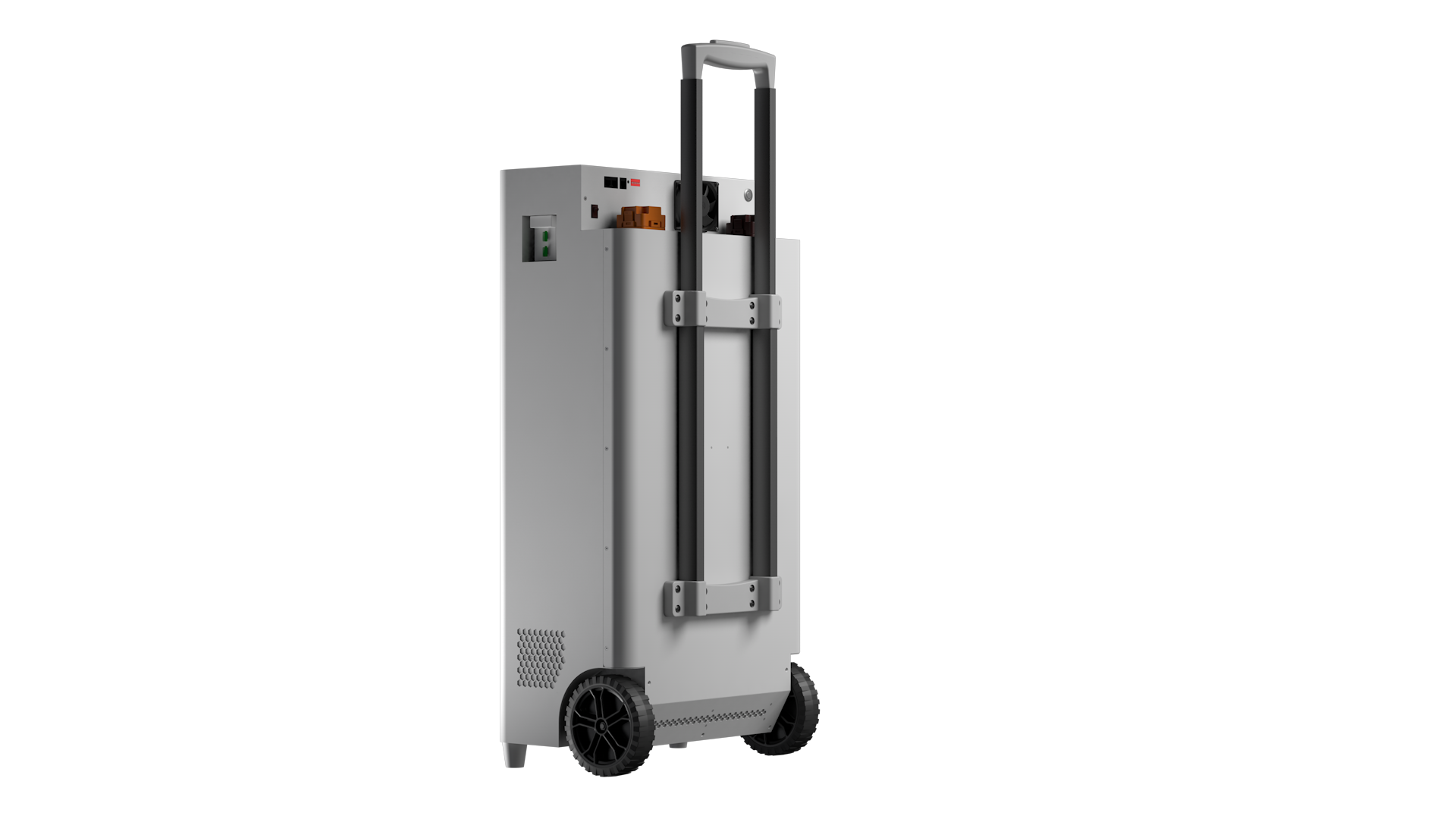

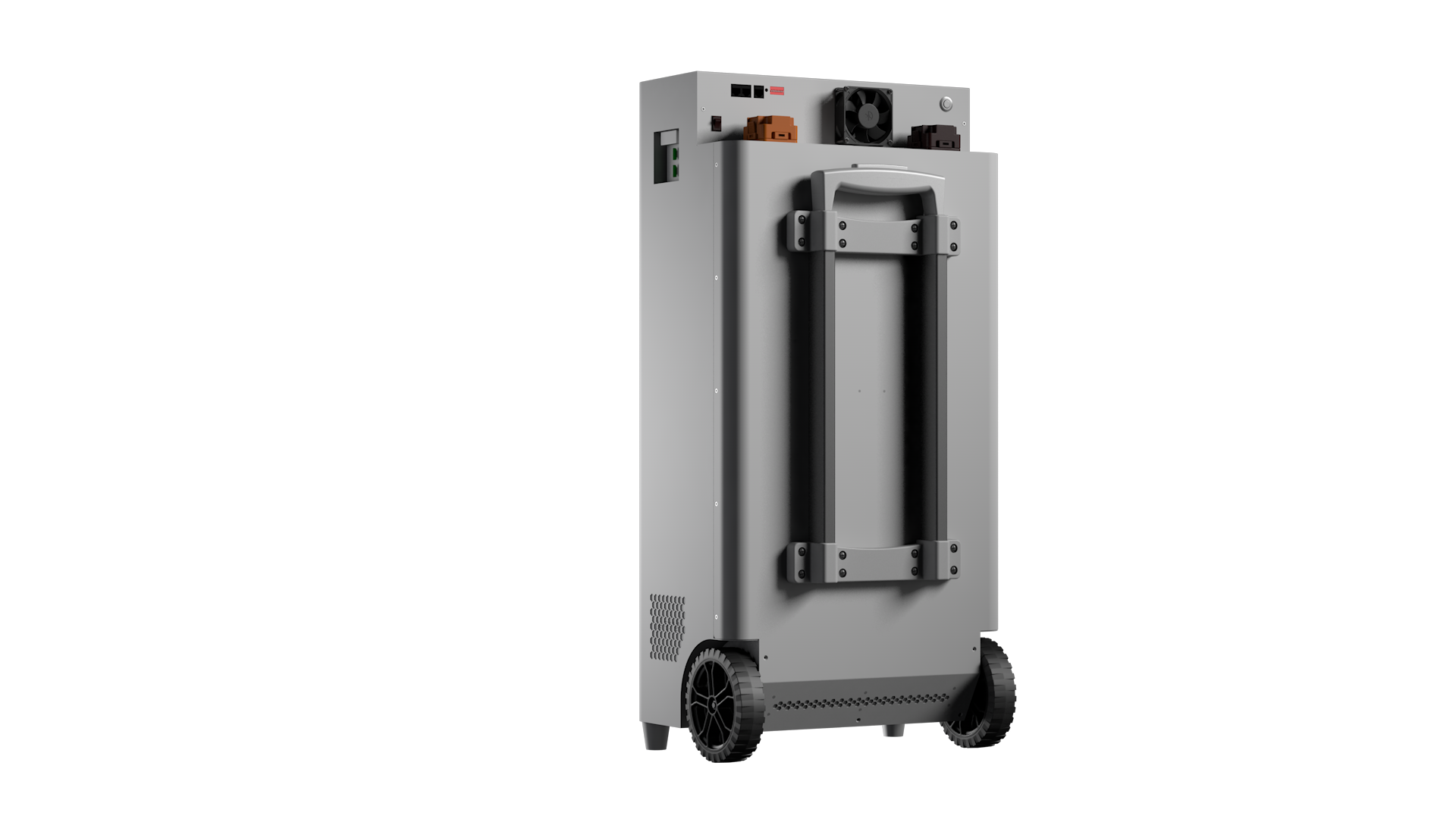

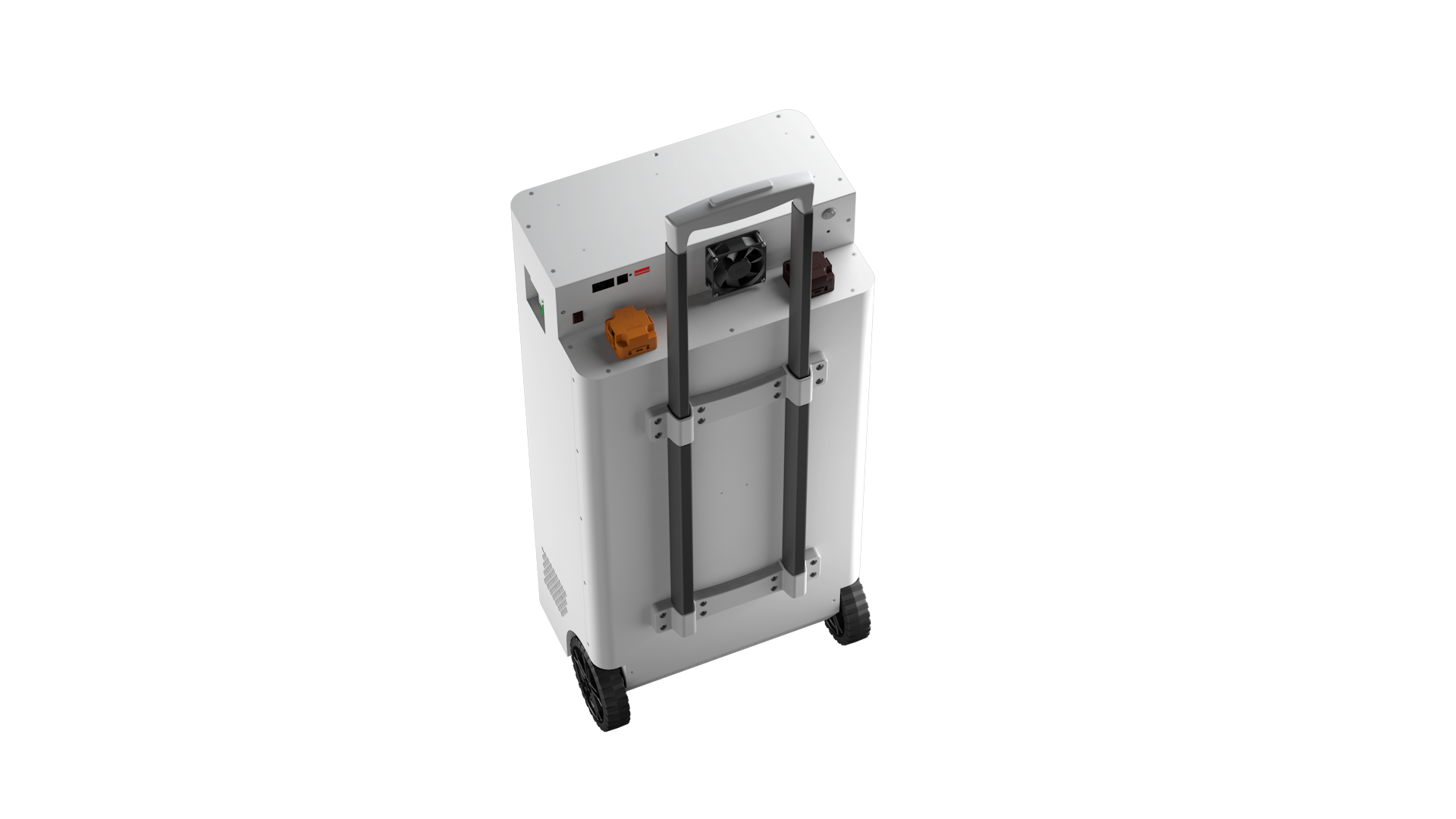

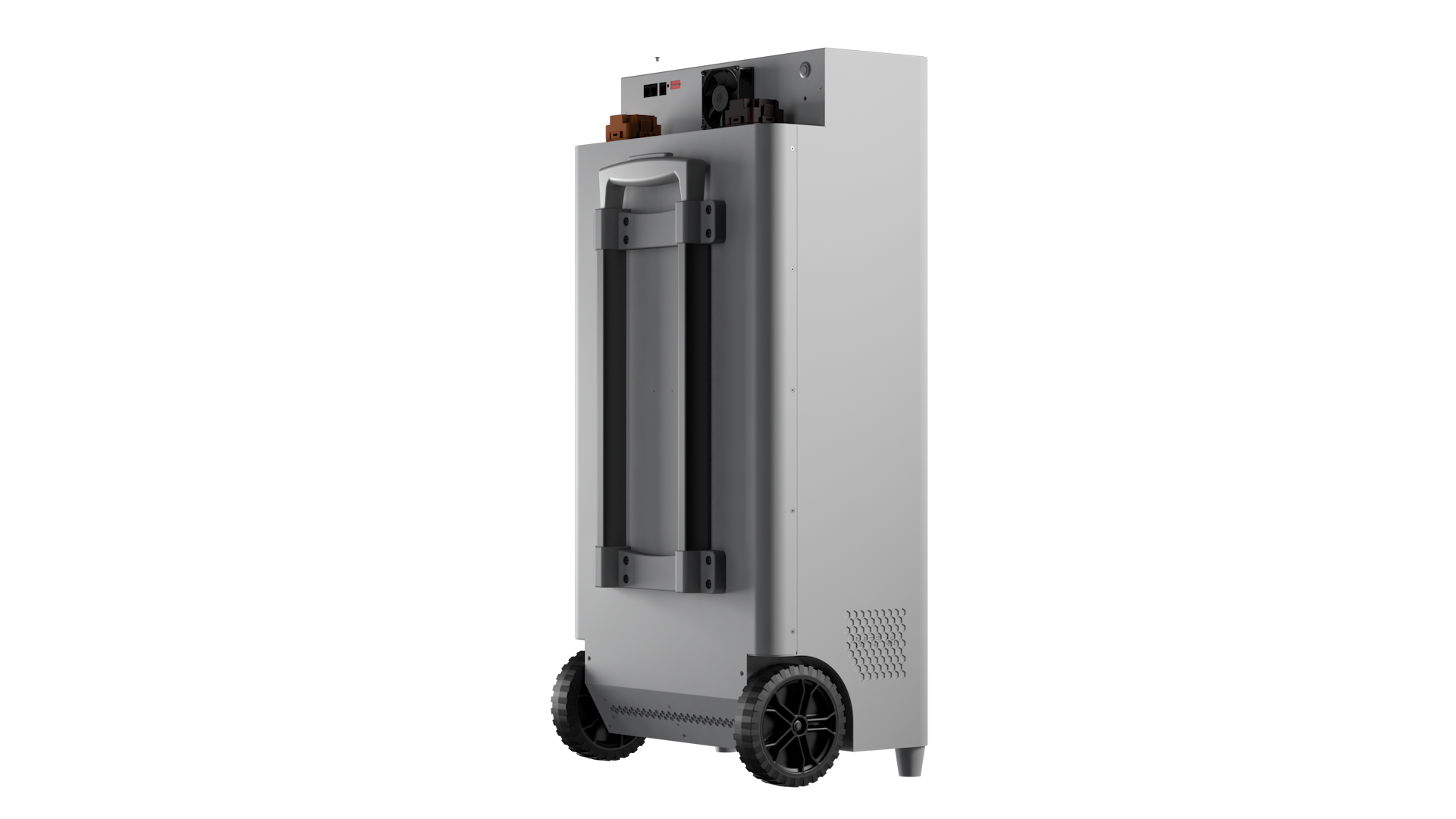

Kolečka a výsuvné madlo pro snazší ustavení
Provedení ve stylu vozíku se do konečné servisní polohy umisťuje lépe než běžná skříň o hmotnosti 121 kg. Pro schody, prahy a delší přepravu jsou přesto nutné vhodné manipulační prostředky, bezpečná trasa a pevné konečné umístění.

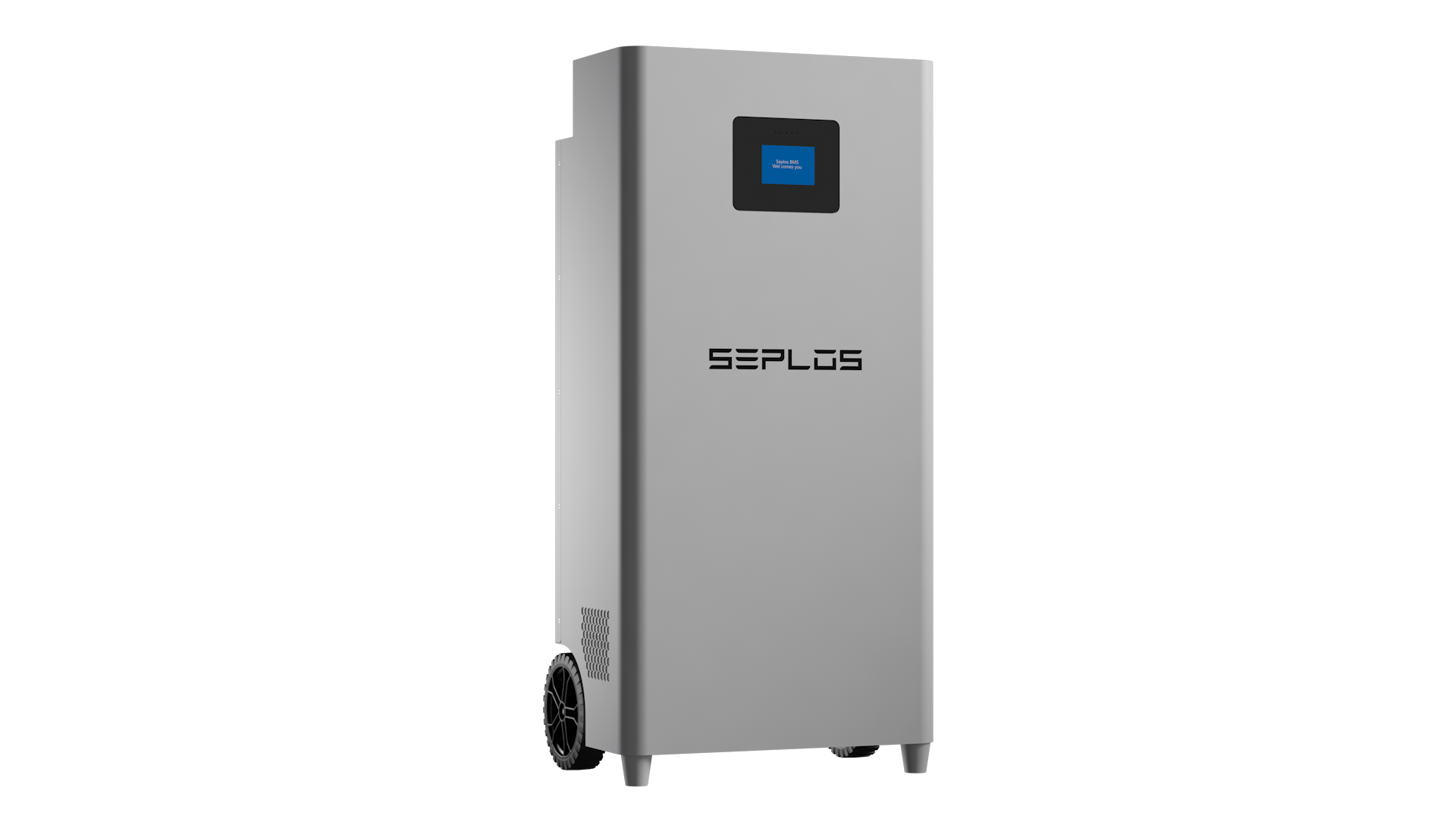

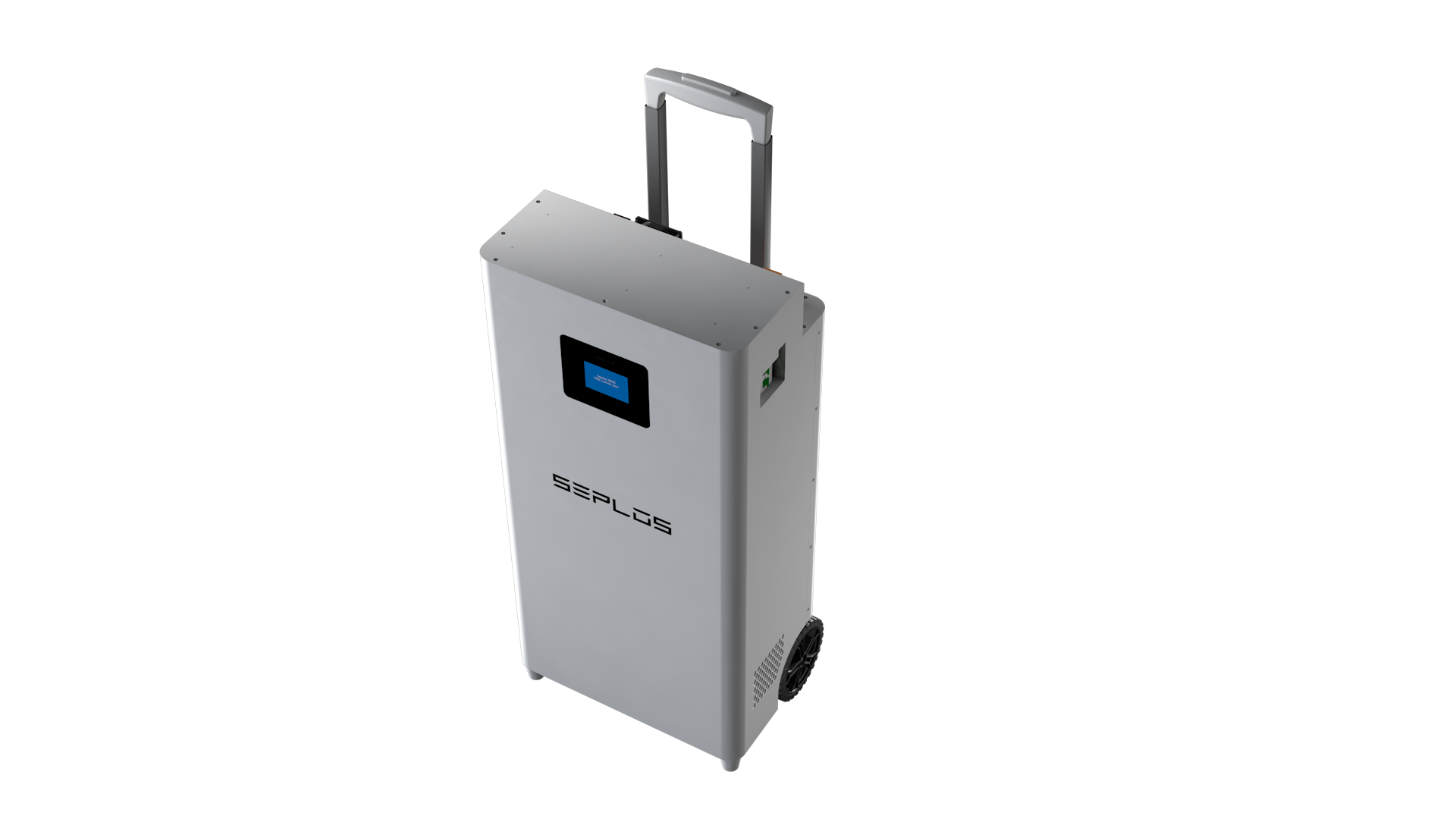

Barevný dotykový displej pro místní kontrolu
Čelní displej poskytuje montážnímu technikovi přehled o stavu baterie přímo u zařízení.
Aktivní balancování velkých 314 Ah článků
Dodaná specifikace popisuje aktivní balancér schopný pracovat až v šesti kanálech současně, každý proudem 2,5 A. Balancování pomáhá snižovat rozdíly napětí mezi články, nenahrazuje však správné nastavení, shodné články ani odborné uvedení do provozu.
Komunikace CAN a RS485
BMS komunikuje přes CAN a RS485. Propojení využívá střídač s odpovídajícím profilem BMS, firmwarem a zapojením komunikačního kabelu.
Technické a certifikační dokumenty pro konkrétní model
Dostupná dokumentace výslovně uvádí MASON-314L-O. Zahrnuje specifikaci, osvědčení a protokol EMC, osvědčení o shodě s EN 62619:2022 a osvědčení RoHS. Každý dokument platí pro model, zkoušený vzorek nebo revizi uvedenou uvnitř.
Technické údaje MASON-314L-O
| Model | SEPLOS MASON-314L-O |
|---|---|
| Typ baterie a zapojení | LiFePO4, 1P16S |
| Nominální energie | 16,076 kWh |
| Nominální napětí | 51,2 V |
| Nominální kapacita | 314 Ah |
| Rozsah pracovního napětí | 41,6-57,6 V |
| Doporučený nabíjecí/vybíjecí proud | 157 A při 25 ±2 °C |
| Maximální nabíjecí proud | 200 A při 25 ±2 °C |
| Provozní teplota | 0 až 60 °C při nabíjení; -30 až 60 °C při vybíjení |
| Komunikace | CAN a RS485 |
| Rozměry | 893 × 444 × 278 mm |
| Hmotnost produktu | 121 kg ±3 kg |
| Přepravní balení | 995 × 525 × 453 mm; udávaná přepravní hmotnost 138,8 kg |
| Referenční životnost | 8 000 cyklů do 70 % SOH za podmínek výrobce; nejde o časovou záruku |
Tato varianta je určena pro instalaci v suchém a větraném technickém prostoru v interiéru.
Výběr kompatibilního střídače
MASON-314L-O je určen pro vhodný nízkonapěťový bateriový nebo hybridní střídač. CAN či RS485 označuje jen rozhraní; stejně důležitý je podporovaný protokol, firmware a zapojení pinů. Pro kontrolu potřebujeme výrobce a přesný typ střídače, dostupnou verzi firmwaru, požadovaný režim zálohy a plánovaný počet baterií.
Fotovoltaické panely se nepřipojují přímo k baterii. Stejnosměrné kabely, odpojování, nadproudová ochrana, uzemnění a nastavení střídače se navrhují jako jeden celek. Paralelně lze spojovat pouze odpovídající baterie se slučitelným firmwarem a správně připraveným stavem nabití.
Kapacitu navrhneme podle skutečné spotřeby
16 kWh úložiště dokáže přesunout významnou část denní výroby do večera, samo o sobě však nezaručuje zálohu celého domu ani pevnou dobu provozu. Výsledek ovlivňuje nastavená rezerva, ztráty při převodu, teplota, proudové limity baterie, výkon střídače a připojené spotřebiče.
Dobré zadání vychází z aktuálních údajů o spotřebě a výrobě, seznamu důležitých zálohovaných okruhů a budoucích zařízení, například tepelného čerpadla nebo nabíjení elektromobilu. WodaTherm™ pomůže porovnat kapacitu baterie s dobou nabíjení a výkonem střídače.
Instalace, manipulace a bezpečný provoz
Instalaci a uvedení do provozu provádí odborník. Baterie stojí svisle na pevném nehořlavém podkladu v suchém a větraném technickém prostoru. Je nutné dodržet předepsané odstupy, chránit svorky a kabely před nárazem a připravit bezpečnou manipulační trasu. Kolečka a madlo slouží pouze k ustavení odpojeného zařízení.
Evropský sklad, doprava a rozsah dodávky
Model je dodáván ze skladu evropského dodavatele; termín expedice a nákladní dopravy se potvrzuje s objednávkou. Pro těžké zboží musí být připravený vhodný příjezd a bezpečné místo vykládky.
Dodávkou je kompletní bateriový blok popsaný na této stránce. Kompatibilní střídač, kabeláž stavby, práce v rozvaděči, zvedací technika, montáž a zprovoznění jsou součástí pouze tehdy, pokud je výslovně uvádí nabídka.
Dokumenty a podpora projektu
- Technická specifikace MASON-314L-O
- Osvědčení o shodě EMC
- Zkušební protokol EMC
- Osvědčení o shodě s EN 62619:2022
- Osvědčení o shodě RoHS
