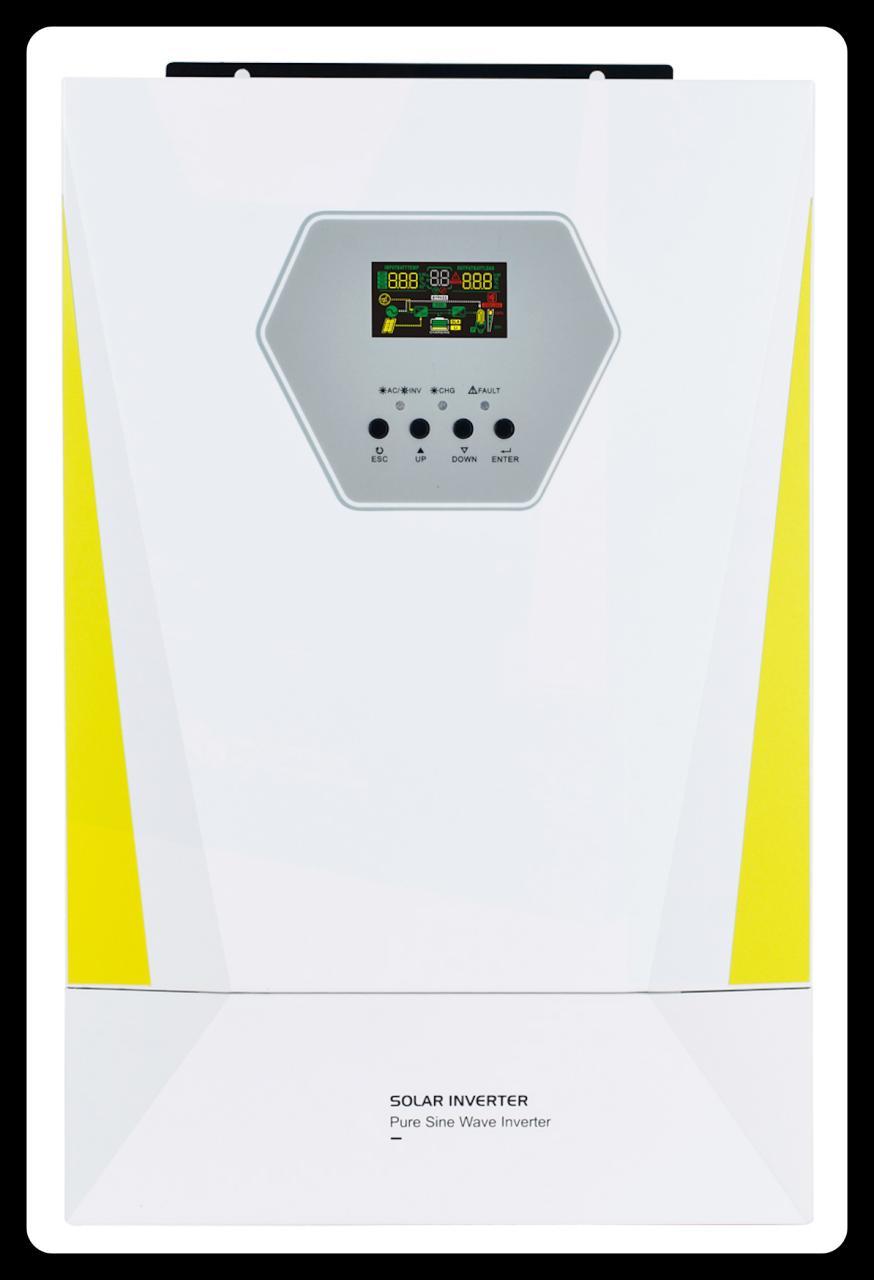

BOYI HP ultra6248A – hybridní solární střídač 6,2 kW 230 V

Popis

BOYI HP ultra6248A – hybridní solární střídač 6,2 kW 230 V

Varianta HP ultra6248A nabízí 6,2 kW v přesně uvedeném provedení. Při porovnávání řady vybírejte podle této kapacity nebo výkonu, rozměrů a proudových parametrů. Tato varianta používá 1 MPPT a umožňuje návrh panelové části do 8,5 kW při dodržení vstupních limitů.

Technické parametry

Dodavatel uvádí maximální účinnost 98 %, přepnutí 10 ms, paralelní provoz až šesti jednotek a pětiletou záruku. Jde o parametry dodavatelské dokumentace, které se při návrhu používají v rozsahu návodu konkrétní verze.

Solární a záložní napájení

Solární střídač propojuje fotovoltaické panely, nízkonapěťovou baterii a střídavé spotřebiče do řízené energetické sestavy. Je vhodný pro odborně navržené záložní a ostrovní instalace, dílny i provozy využívající vlastní solární energii. Při návrhu se vybírá výkon podle souběžně používaných spotřebičů a jejich rozběhu. Hybridní architektura umožňuje pracovat s několika zdroji energie v režimech dostupných pro dodanou verzi. Konkrétní zapojení se stanoví podle dokumentace, způsobu zálohování a místních instalačních podmínek.

Fotovoltaické vstupy a MPPT

MPPT regulace hledá vhodný pracovní bod fotovoltaických panelů a využívá dostupný výkon v rámci vstupních limitů zařízení. Počet sledovačů je důležitý při rozdělení panelů do skupin s různou orientací. Pro návrh stringů se kontroluje napětí naprázdno při nízké teplotě, pracovní napětí a proud panelů. Uváděný maximální připojitelný výkon panelů se porovnává s celým napěťovým a proudovým rozsahem vstupu. Správné dimenzování fotovoltaické části pomáhá využít ranní i odpolední výrobu a vytváří podmínky pro stabilní chod regulace.

Baterie a BMS

Bateriová větev je určena pro jmenovitou hladinu 51,2 V s uvedeným provozním rozsahem 40–60 V. Vyberte baterii s odpovídající proudovou zatížitelností a nastavitelným nabíjecím profilem. Podpora komunikace BMS se při instalaci doplní kontrolou konkrétního protokolu a datového kabelu. Proud nabíjení se nastavuje podle baterie, ochranných prvků i kabeláže. Pro vyšší výkon je třeba posoudit celý stejnosměrný okruh, protože nízké napětí znamená vyšší proud. Správně zvolená sestava umožňuje účelně využívat uloženou energii.

Výstupní výkon a spotřebiče

Výstup 230 V AC je určen pro jednofázové spotřebiče při nastavené frekvenci 50 nebo 60 Hz. Rozlišujte jmenovitý činný výkon a požadavky motorových či kapacitních zátěží. Pro záložní větev se sestaví seznam důležitých spotřebičů a jejich současného příkonu. Rozběhové zatížení se posuzuje podle konkrétního zařízení a návodu dodané verze. Projektant určí rozdělení okruhů, ochrany a způsob přepínání tak, aby energetická sestava odpovídala skutečnému používání. Tím vznikne prakticky využitelný výkonový návrh.

Displej a monitoring

LCD displej usnadňuje místní kontrolu provozních údajů a nastavení. Rozhraní USB, RS485 a Wi-Fi uvedená v podkladech slouží jako základ pro dohled podle konkrétní dodané konfigurace.

Umístění a chlazení

Krytí IP21 a nucené chlazení určují požadavky na chráněné instalační prostředí a volný průchod vzduchu.

Odborný návrh zapojení

Zapojení provádí odborně způsobilá osoba podle dokumentace a požadavků příslušné instalace. Návrh zahrnuje jištění stejnosměrné i střídavé části, uzemnění, ochranu před přepětím a bezpečné odpojování. U paralelního provozu se vychází z konkrétního podporovaného zapojení a synchronizačních požadavků. Pro připojení s možností dodávky do distribuční soustavy se samostatně posuzuje konkrétní model, firmware, nastavení ochran a podmínky provozovatele sítě. Obecné označení hybridní střídač se při návrhu vždy doplní volbou vhodného provozního režimu.

Dodání a výběr modelu

Střídač je dostupný na objednávku z dodavatelské větve v Číně. Předpokládané celkové dodání je 29–59 dní, což je plánovací odhad výroby a přepravy.

Certifikace specificky pro ČR neověřena.
